一、系統介紹

TS-IoT03系統基于TST全磁技術結合邊緣計算核心、嵌入式技術、計算機技術、無線組網技術與遠程通信技術，通過前端監控裝置和平臺無縫對接，匹配TST-IOT2019物聯監控云平臺全實時在線對建筑塔機提升鋼繩纜的運行狀態和安全狀態進行監測評估，實現數據分析反饋，輔助駕駛員安全規范操作，幫助相關部門有效監管。 也可借助標準通訊協議（RS485）加入塔機已安裝黑匣子的監控平臺監控數據可直接顯示在數據界面。亦可根據實際需求替換232串口、can通信、Lora或NB模組進行通信，并提供自定義短信服務功能及平臺監測預警功能，鋼絲繩使用狀態及綜合損傷量值都能第一時間登陸平臺看到。避免塔機安全隱患，安全看得見。

二、系統功能

1.平臺功能——實時監測功能

2.平臺功能——實時自動報警與記錄功能

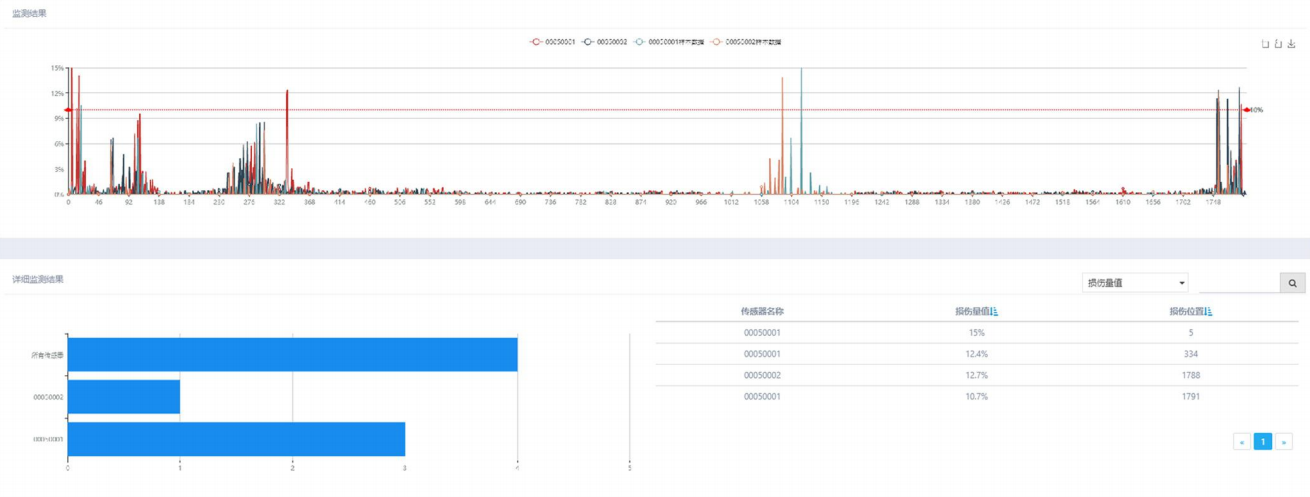

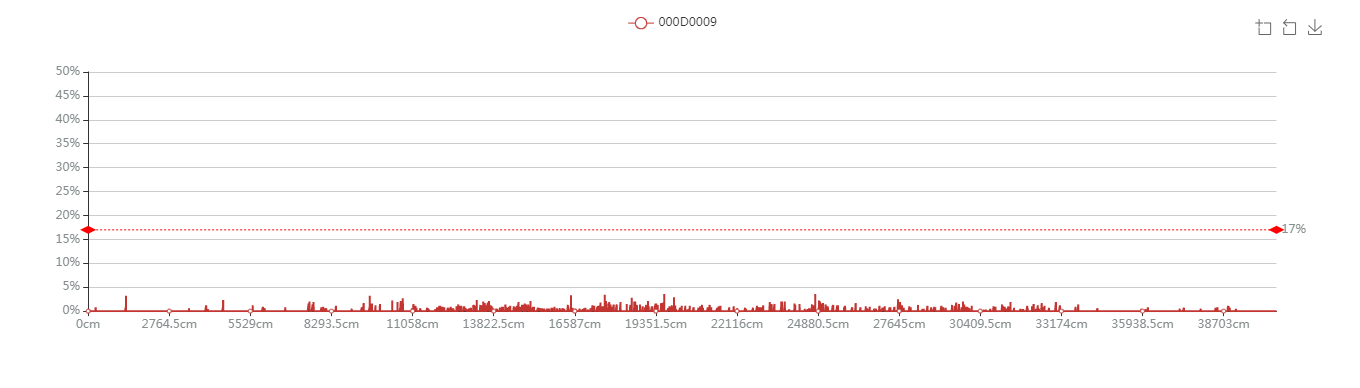

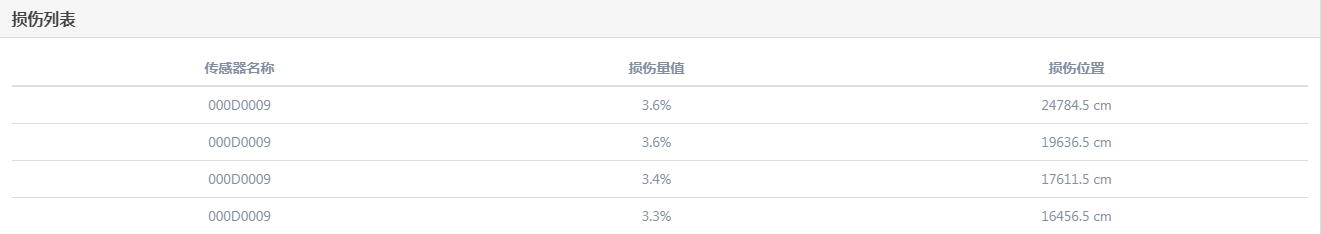

3.平臺功能——實時顯示鋼絲繩損傷數據曲線及智能傷情統計

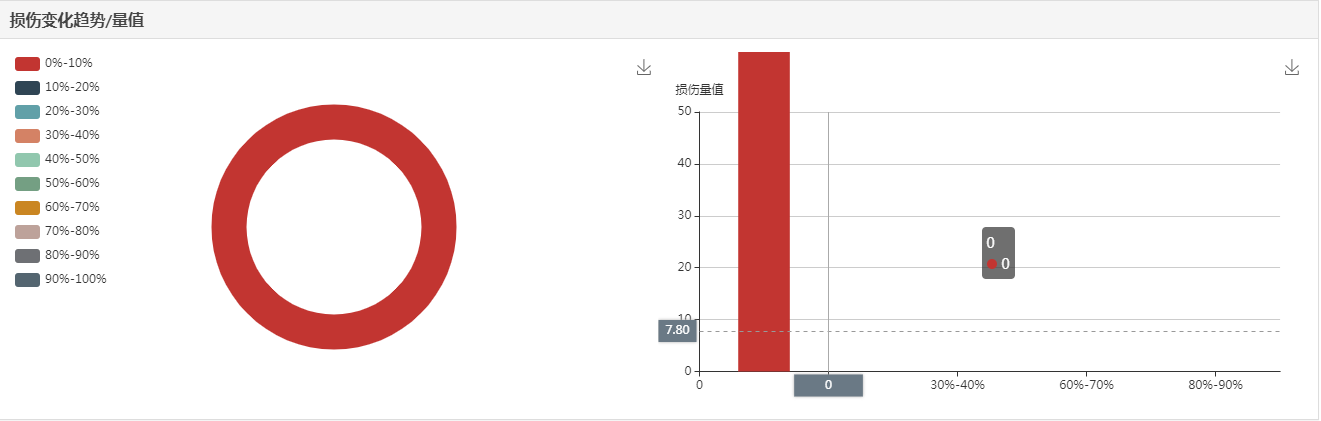

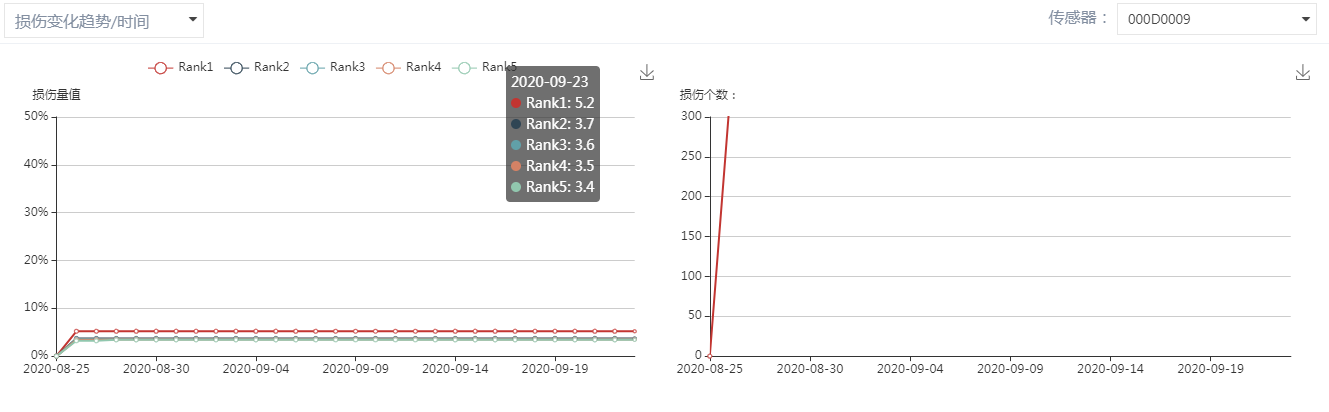

4.平臺功能——損傷變化趨勢功能

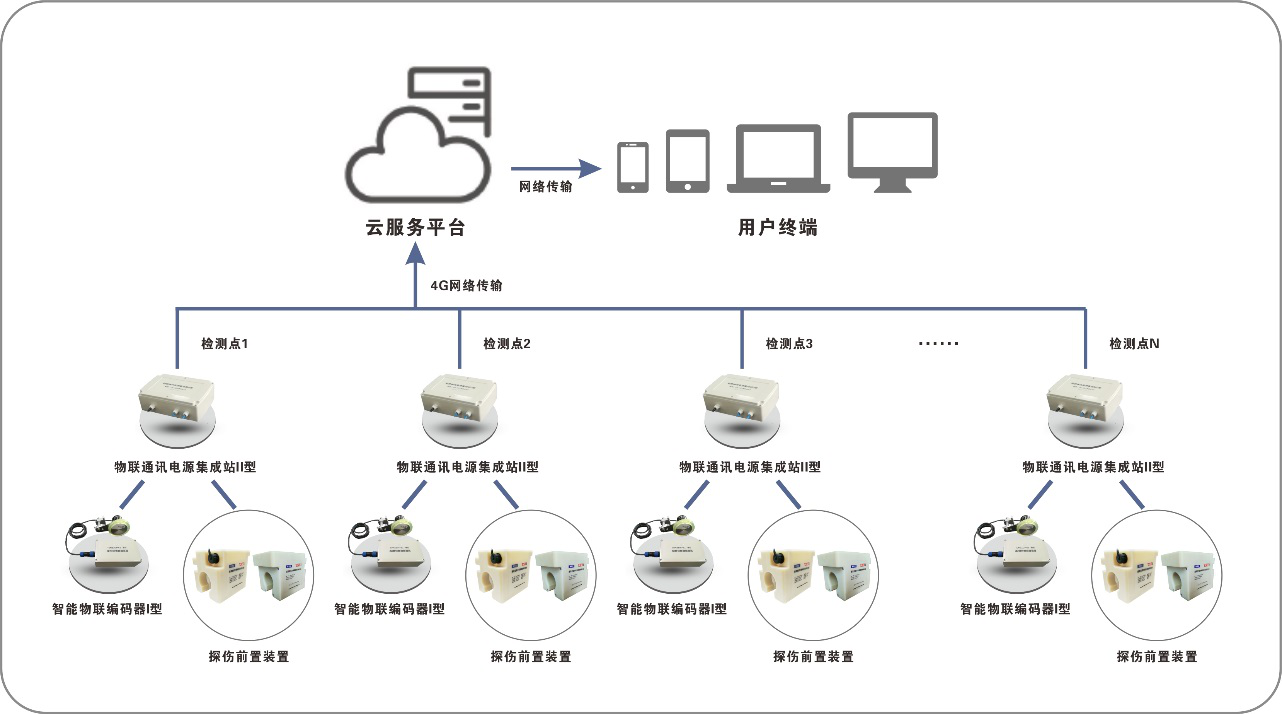

三、系統拓?fù)鋱D

四、系統構成

1.設備型號：TS-IOT01A

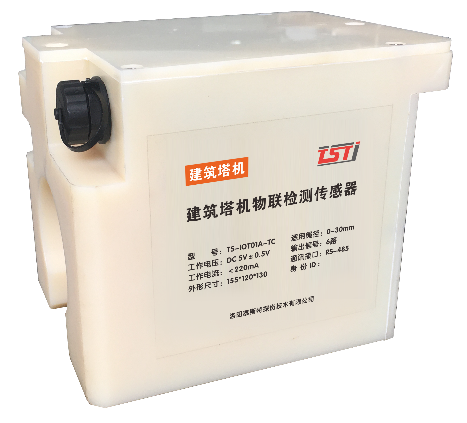

建筑塔機物聯檢測傳感器

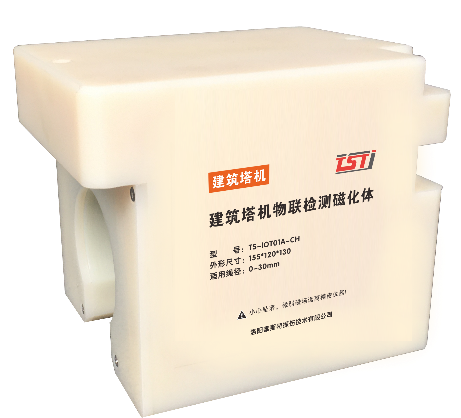

建筑塔機物聯檢測磁化體

TS-IOT01A建筑塔機物聯檢測傳感器是專為建筑塔機設備上的鋼絲繩檢測而研制，適用繩徑范圍：0~30mm。

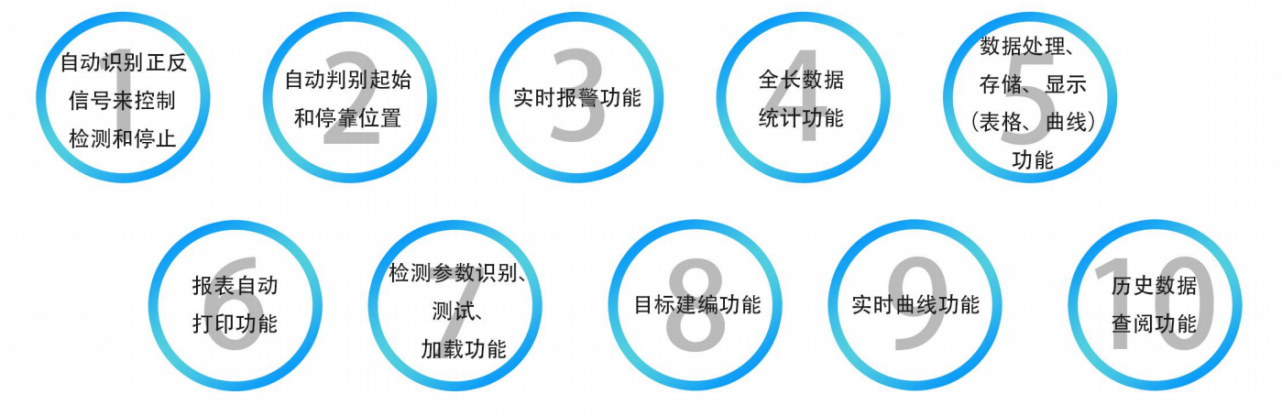

1.1 產品特點：

1.2 產品組成及功能描述：

TS-IOT01A建筑塔機物聯檢測傳感器包含傳感器和磁化體兩部分。功能如下：

1）磁化體的功能——將待檢鋼絲繩內部雜亂無章的磁場信號磁化為整體均勻一致可以檢測的磁場。

2）傳感器的功能——通過自主設計制造的核心傳感器檢測鋼絲繩中的磁信號并經由主板進行信號分析，再通過精確的算法來識別被檢鋼絲繩的損傷情況。并將帶有鋼絲繩損傷信息的數字信號傳遞發送至云端，實施有效監管。

1.3 基本參數：

1）建筑塔機物聯檢測傳感器的基本參數如表1

表1 建筑塔機物聯檢測傳感器的基本參數

2）電源電壓：

額定工作電壓：DC5V±0.5V。

3）出廠報警門限：

a)默認值：30

b)用戶可根據需求更改默認值，設定范圍： 1—500（自然數）。

4）身份ID：

身份ID具有唯一性。出廠時均已植入設備，且在包裝箱與傳感器標貼上均可查看。請注意保護。

2. 設備型號：TS-IOTENC1

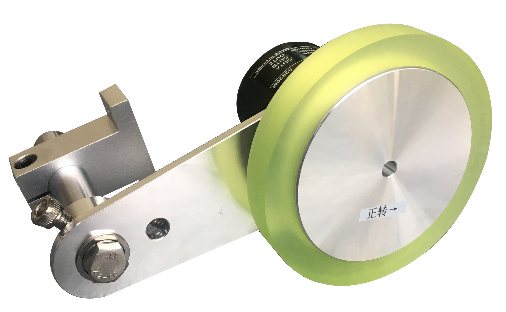

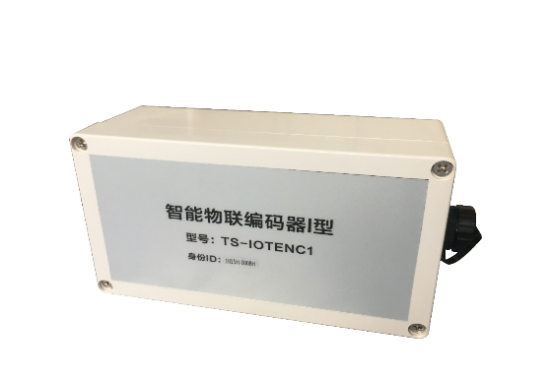

智能物聯編碼器I型

速度傳感器I型

基本參數：

1)電源：DC 5V

2)尺寸：160*90*60mm

3)允許最高轉速：6000r/min

4)膠輪周長：300mm

5)防水等級 IP65

6)環境溫度：-10~70度

7)環境濕度：35-85%RH

3. 設備型號：TS-IOTPORT2

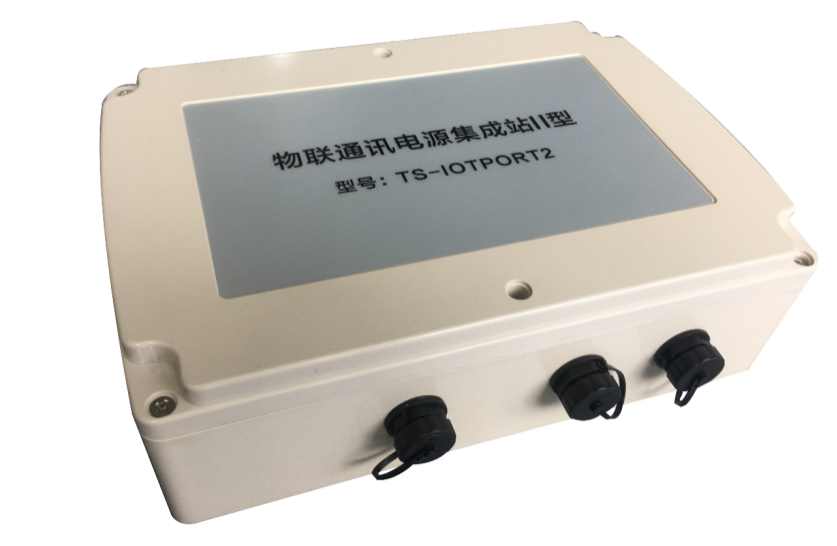

物聯通訊電源集成站II型

基本參數：

1)電源：AC 220V

2)網絡類型:  4G

3)尺寸：280*200*90mm

4)帶載數量：2個

5)防水等級：IP65

6)環境溫度：-10~70度

7)環境濕度：35-85%RH

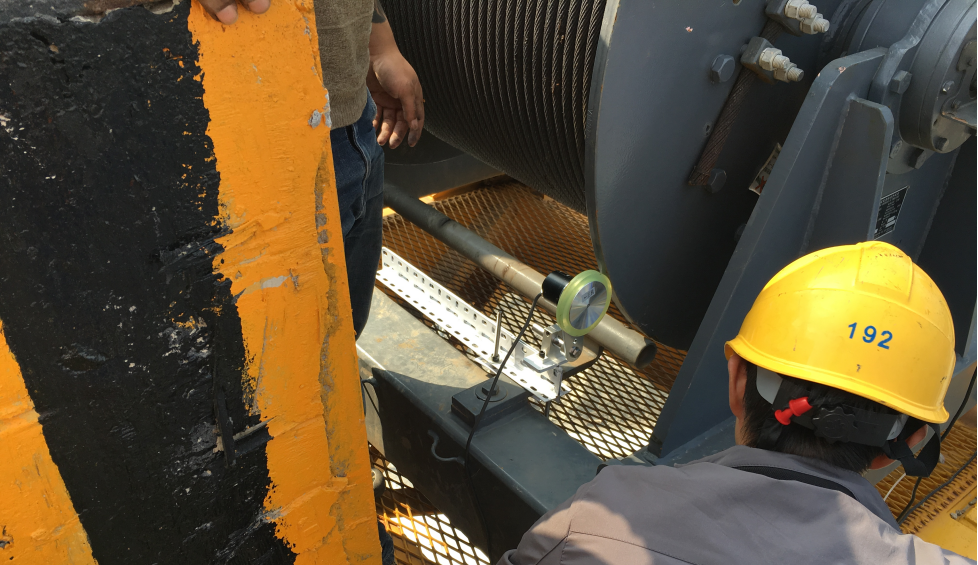

五、現場安裝示意圖

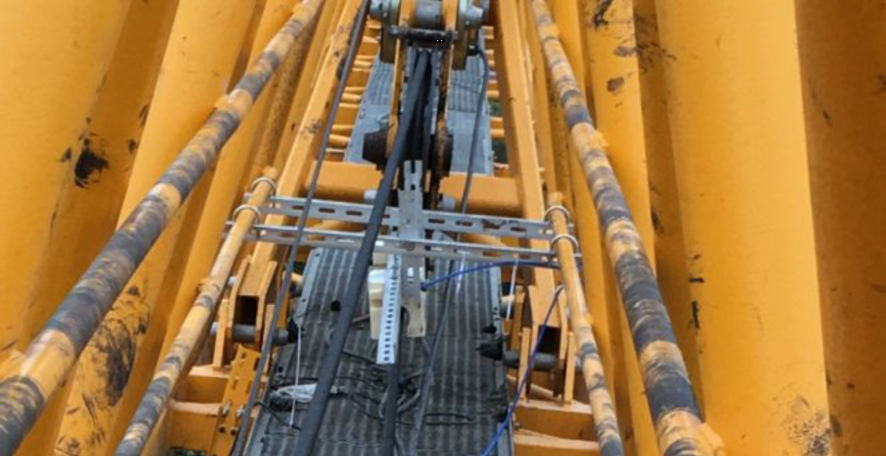

平頭塔吊傳感器支架安裝示意圖

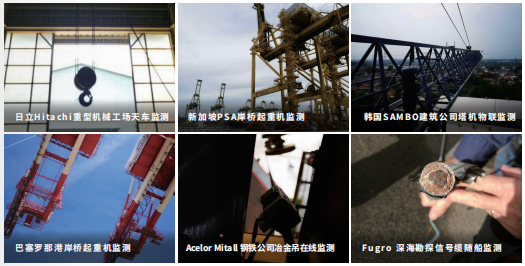

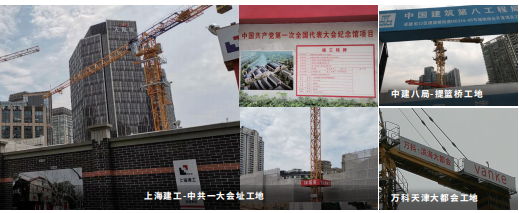

六、應用現場

國內

國際
